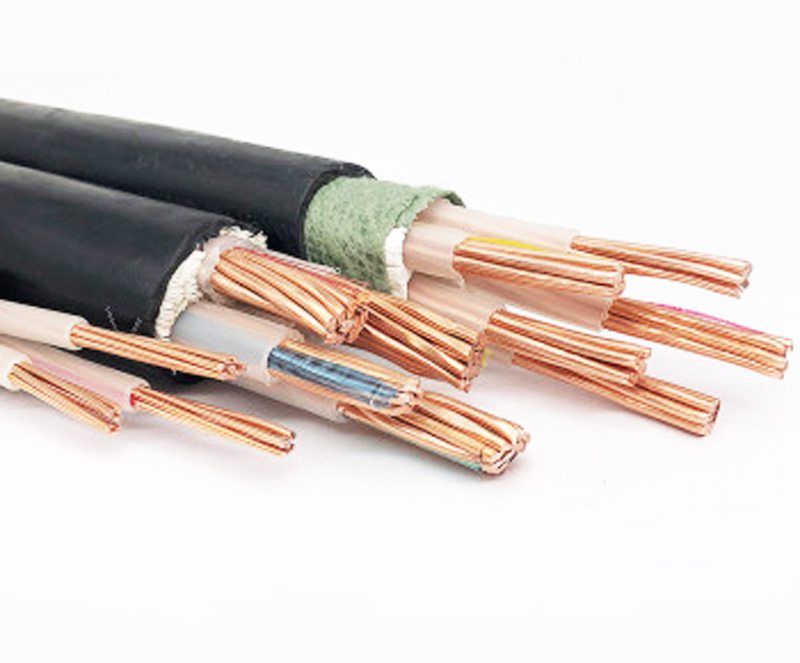

珠江低煙無鹵WDZB-YJV23電力電纜
一.低煙無鹵電纜- WDZB-YJV23電纜履行規范
低煙無鹵電纜- WDZB-YJV23電纜按GB/T12706.2.3-2008和GB/T19666-2005規劃制作，其間無鹵功能契合GB/T17560.2-1998的規則，低煙功能契合GB/T1751.2-1998的規則
二．低煙無鹵電纜- WDZB-YJV23電纜運用特征
電纜導體答應長時刻工作溫度不大于90℃。
電線短路時（持續時刻不超越5S）溫度不超越250℃。
三．低煙無鹵電纜- WDZB-YJV23電纜首要用途
低煙無鹵電纜- WDZB-YJV23電纜首要用于高層建筑、地下鐵路、艦船、海上石油渠道、電信、計算機等人員密布、空間相對關閉、重要設備等的輸配電線路。
四．低煙無鹵電纜- WDZB-YJV23電纜技能要求
制品電纜契合一般要求外還應：無鹵功能PH加權值≥4.3，電導率加權值≤10us/mm，低煙功能zui小透光率≥60%
|
規 格 范 圍 |
類型 |
稱號 |
|
銅芯 |
鋁芯 |
|
|
WDZ-YJV |
WDZ-YJLV |
交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃電力電纜 |
|
WDZ-YJV23 |
WDZ-YJLV23 |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃電力電纜 |
|
WDZA-YJV |
WDZA-YJLV |
交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃A類電力電纜 |
|
WDZA-YJV23 |
WDZA-YJLV23 |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃A類電力電纜 |
|
WDZB-YJV |
WDZB-YJLV |
交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃B類電力電纜 |
|
WDZB-YJV23 |
WDZB-YJLV23 |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃B類電力電纜 |
|
WDZC-YJV |
WDZC-YJLV |
交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃C類電力電纜 |
|
WDZC-YJV23 |
WDZC-YJLV23 |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃C類電力電纜 |
|
|
五、類型及標準
1、電纜的類型如表1.
表1 電纜的類型及稱號
|
型 號 |
名 稱 |
|
|
銅 芯 |
鋁 芯 |
|
|
WDZ-YJY |
WDZ-YJLY |
交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃電力電纜 |
|
WDZ-YJYR |
|
交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃軟電力電纜 |
|
WDZ-YJY23 |
WDZ-YJLY23 |
交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙聚烯烴護套阻燃電力電纜 |
|
WDZ-YJY33 |
WDZ-YJLY33 |
交聯聚乙烯絕緣細鋼絲鎧裝無鹵低煙聚烯烴護套阻燃電力電纜 |
|
WDZ-YJY43 |
WDZ-YJLY33 |
交聯聚乙烯絕緣粗鋼絲無鹵低煙聚烯烴護套阻燃耐火電力電纜 |
|
WDZN-YJY |
WDZ-YJLY43 |
交聯聚乙烯絕緣粗鋼絲無鹵低煙聚烯烴護套阻燃耐火電力電纜 |
|
WDZN-YJYR |
WDZN-YJYR |
交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃耐火電力電纜 |
|
WDZN-YJY23 |
|
交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃耐火軟電力電纜 |
|
WDZN-YJY33 |
|
聯聚乙烯絕緣細鋼絲鎧裝無鹵低煙聚烯烴護套阻燃耐火電力電纜 |
|
WDZN-YJY43 |
|
交聯聚乙烯絕緣粗鋼絲鎧裝無鹵低煙聚烯烴護套阻燃耐火電力電纜 |
|
注：1、阻燃型電纜可依據用戶需求出產A、B、C、三類，在其類型前分別加“WDZA-”“WDZB-”“WDZ-”，其間“WDZC-”、 “WDZR-”與“WDZ-”相同。 注：2、耐火型電纜可依據用戶需求出產A、B、二類，在其類型前分別加“WDZNA-” “WDNB-”，其間“WDZCN-”、“ WDZRN-”與“WDZN-”相同。 注：3、表中“YJY”與“YJE”相同,即“WDZ-YJE” 與“WDZ-YJY”相同、“WDZ-YJEY23” 與“WDZ-YJLY23” 相同,產品稱號與功能均*。 注：4、軟結構電纜用“R”表明，如“WDZ-YJYR”、“WDZN-YJYR”。 |
2、電纜的標準如表2.
表2 電纜的標準(3kV以下)
|
型 號 |
額外 電壓 kV |
芯 數 |
||||||||
|
銅 芯 |
鋁 芯 |
1 |
2 |
3 |
3+1 |
4 |
3+2 |
4+1 |
5 |
|
|
標稱截面mm2 |
||||||||||
|
WDZ-YJY |
WDZ-YJLY |
0.6 /1
1.8 /3
|
1.5～800 |
2.5～630 |
1.5～500 |
1.5～500 |
1.5～400 |
1.5～400 |
1.5～300 |
1.5～300 |
|
WDZ-YJYR |
|
1.5～500 |
2.5～500 |
1.5～500 |
1.5～500 |
1.5～400 |
1.5～400 |
1.5～300 |
1.5～300 |
|
|
WDZ-YJY23 |
WDZ-YJLY23 |
|
4～630 |
2.5～500 |
1.5～500 |
4～400 |
4～400 |
1.5～400 |
1.5～300 |
|
|
WDZ-YJY33 |
WDZ-YJLY33 |
10～800 |
2.5～630 |
4～500 |
1.5～500 |
4～400 |
4～400 |
1.5～400 |
1.5～300 |
|
|
WDZ-YJY43 |
WDZ-YJLY43 |
25～800 |
25～630 |
25～500 |
25～500 |
25～400 |
25～400 |
25～400 |
25～300 |
|
|
WDZN-YJY |
|
1.5～800 |
1.5～630 |
1.5～500 |
1.5～500 |
1.5～400 |
1.5～400 |
1.5～400 |
1.5～300 |
|
|
WDZN-YJYR |
|
1.5～500 |
1.5～500 |
1.5～500 |
1.5～500 |
1.5～400 |
1.5～400 |
1.5～400 |
1.5～300 |
|
|
WDZN-YJY23 |
|
|
2.5～630 |
2.5～500 |
1.5～500 |
1.5～400 |
1.5～400 |
1.5～400 |
1.5～300 |
|
|
WDZN-YJY33 |
|
10～800 |
4～630 |
4～500 |
2.5～500 |
2.5～400 |
1.5～400 |
1.5～400 |
4～300 |
|
|
WDZN-YJY43 |
|
|
50～800 |
25～630 |
25～800 |
25～500 |
25～400 |
25～400 |
25～400 |
25～300 |
|
注：單芯電纜鎧裝應選用非磁性資料或選用磁損耗結構。 |
五、技能要求
1、電纜的阻燃功能依據用戶需求，應滿意GB/T 19666-2005規則的A類、B類或C類的要求。
2、電纜的耐火功能更具用戶需求，應滿意GB/T 19666-2005規則的要求。
3、電纜的低煙功能，其透光率應不小于60%.
4、電纜的無鹵功能，其PH值應不小于4.3，電導率不超越10μs/mm。
5、如用戶對電纜的阻燃功能和耐火功能無特別要求，則阻燃電纜的阻燃功能按C類進行，耐火型電纜的耐火功能按B類進行。
6、絕緣、護套機械物理功能見表3.
表3 物理功能
|
試 驗 項 目 |
單 位 |
性 能 要 求 |
|
|
絕緣 |
護套 |
||
|
老化前 |
|||
|
抗張強度 zui小 |
N/mm2 |
12.2 |
9 |
|
開裂伸長率 zui小 |
% |
200 |
125 |
|
烘箱老化后 |
|||
|
溫度 |
℃ |
135±3 |
100±2 |
|
持續時刻 |
h |
168 |
168 |
|
抗張強度改變率 zui大 |
% |
±25 |
|
|
抗張強度 zui小 |
N/mm2 |
|
9 |
|
開裂伸長率改變率 zui大 |
% |
±20 |
|
|
開裂伸長率 zui小 |
% |
|
110 |
|
熱延伸實驗 |
|||
|
空氣溫度 |
℃ |
200±3 |
|
|
載荷時刻 |
min |
15 |
|
|
機械拉力 |
N/mm2 |
0.2 |
|
|
載荷下zui大伸長率 |
% |
175 |
|
|
冷卻后zui大*變形 |
% |
15 |
|
|
吸水實驗（分量法） |
|||
|
溫度 |
℃ |
85±2 |
85±2 |
|
持續時刻 |
d |
14 |
14 |
|
zui大分量改變 |
mg/cm2 |
1 |
25 |
|
縮短實驗 |
|||
|
溫度 |
℃ |
130 |
|
|
持續時刻 |
h |
1 |
|
|
zui大答應縮短率 |
% |
4 |
|
|
烘箱中失重實驗 |
|||
|
溫度 |
℃ |
|
100±2 |
|
持續時刻 |
h |
|
168 |
|
zui大答應失重 |
mg/cm2 |
|
0.5 |
7、導體直流電阻見表4。
表4 直流電阻
|
標稱截面mm2 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
|
|
導線直流電阻20℃（Ω/km） |
銅 |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
|
鋁 |
|
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
|
|
標稱截面mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
|
|
導線直流電阻20℃（Ω/km） |
銅 |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
|
鋁 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
|
|
標稱截面mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
|
|
導線直流電阻20℃（Ω/km） |
銅 |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
|
鋁 |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
六、特別功能實驗如表5。
表5 特別功能實驗
|
實驗項目 |
實驗類型 |
實驗辦法 |
|
|
WDZ-型 |
WDZN-型 |
||
|
阻燃功能 |
T |
T |
GB/T 18380.3-2001 |
|
耐火功能 |
/ |
T |
GB/T 19216.21-2003 |
|
低煙功能 |
T |
T |
GB/T 17651.2-1998 |
|
無鹵功能 |
T |
T |
GB/T 17650.2-1998 |
七、電纜交貨長度
1、制品電纜應成盤交貨，答應分量不超越80kg的短段電纜成圈包裝。
2、依據兩邊協議，答應任何長度的電纜交貨。
